CAM350(电路设计软件)

#CAM350(电路设计软件)介绍

大家好，小狐狸小编来为大家解答CAM350(电路设计软件)的下载地址。cam350是什么软件，cam350 在电路设计中必须使用么很多人还找不到怎么下载，现在让我们一起来介绍下CAM350(电路设计软件)，希望能帮助到你！

功能介绍

1.交互查看Cross-probe

CAM350(电路设计软件)可以在CAM350中检查到的错误，同时在CAD 工具中高亮显示(Allegro和PADS). 这样就可以方便快速的发现和修改错误。

2.快速拼板Panel Editor

强大拼板工具，提供用户调用标准的拼板模板和定制自己的模板。

3.Flying Probe Editor

飞针测试需要的数据可以通过强大的图形化的编辑器和过滤选项快速提取，需要的数据比如网络，测试点，以及相互间距信息。

4.Bed-of-Nails Editor

针床编辑器来创建单面的或者双面的测试夹具所有必要的文件，图形化的编辑界面和过滤选项，使用户可以轻松地交互控制测试点等信息。

5.Reverse Engineering

CAM350独有的反向工程功能，允许用户把Gerber图形数据，转换为包括NET，REFDES，属性的智能CAD数据。一、cam350钻孔档(Drill File)介绍

6.网络表对比图形化

CAM350(电路设计软件)可以增强网表比较功能，不仅产生文字报告，并允许用户以图形化方式查看错误。

7.批量规则检查Streams Rule Check

用户可以定义DRC, DFF 和网表比较等一系列的校验步骤，点击一个按钮就可以执行所有这些检测，也可以在其它的设计中重复调用这些检测。

8.DFF Audit

在设计进入生产之前，分析 PCB 设计中的蚀刻缺陷，狭长的铜箔条和阻焊条，焊接搭桥，热焊盘阻挡等其它问题。

9.Advanced NC-Editor

允许处理 PCB 设计中的钻孔和铣边数据。添加钻孔采样数和铣刀路径,还有高级的NC记录程序,比如钻字, 铣圆,操作者信息，定位孔等等。

软件特色

1.Main Menu Bar

主菜单栏，直接单击鼠标左键即可打开个菜单，也可通过ALT与菜单项首字母的组合打开菜单。

2.Active Layer

这个下拉列表包含板子的所有层，单击任何一层将激活该层，并使该层为当前层。与热键“L”具有相同功能。

3.Layer Control Bar

这个垂直的工具条位于窗口的左侧，用来控制所有层的信息。控制条的上方为Redraw、Add Layer、All On、All Off 按钮。其中Redraw 是刷新显示，与热键“R”有相同功能。Add layer 可以在现有的层后面再加一层，同样也可以利用菜单中Edit -> Layers -> Add Layers 命令来实现增加层的操作。All On 按钮将所有层都再主工作区域内显示出来。All Off 将除当前层之外的所有层都关闭。

鼠标左键点击任意层的数字就可以将该层设置为当前被激活的层，并且会在该层的数字上显示一个蓝色的小框。如果右键点击任意层的数字，那么这一层将成为最前面的一层。并且在这层的数字上会有一个透明的小框显示。

在代表层的数字右侧是层的颜色，这个颜色分两个部分：左边是draw 颜色，右边是flash 的颜色。右击就可以改变draw/flash 的颜色，这时就会打开调色板：可以在调色板上选择Show/Hide 来显示或隐藏Draw 和Flash，还可以点击Load 来导入另一个调色板。

4.Tool Bar

工具条，这个动态的工具条包含好几项功能。栅格选择框是固定的，而其他的如Active Dcode、Active Layer 可以根据具体的命令而改变。

5.Grid Selection

这是一格组合框，既可以从下拉列表中选择栅格大小，也可以直接输入栅格尺寸。输入的X、Y 坐标值可以是整数也可以是小数，而且可以是不同的值。如果输入了X 坐标然后回车，那么Y 坐标就默认为与X坐标相同。

6.Active Dcode

这是一个当前定义的光圈(Aperture)的下拉列表;在列表中被选中的选项将设置为当前激活的D 码。与热键“D”具有相同功能。

7.Status Bar

状态栏，在屏幕的最下方。提供了有关当前命令、光标所在位置的坐标、单位等信息。

显示当前光标位置或设置光标位置模式：显示光标所在位置的坐标，并且可以精确到小数点后四位。也可以用来直接是输入新的坐标，这其实相当于用鼠标左键在工作区内点击所显示的坐标。要想输入坐标时，只须双击就会出现一个对话框。此时，对话框中显示的位鼠标左键上次点击的坐标值。可以输入新的坐标，利用回车键切换X、Y 坐标的输入。另外，对话框中还右三种模式可供选择：Absolute/Re lative/AutoPan 。

8.Absolute 是绝对坐标模式，这种模式下显示的是实际的坐标值。

Re lative 模式是相对坐标模式，这种模式下显示的是当前坐标相对于前一坐标的变化值。此时，屏幕上会出现一个小的圈记录光标前一次所在的位置。在输入坐标时，如果以@符号开头，系统将默认选择进入Re lative 模式。

如果选择AutoPan 的话，系统自动显示输入点，包括不在当前显示范围内的点。

右边是单位显示，这个单位与Settings -> Unit 中的设置是一致的。

安装教程

1. 本站下载安装包解压得到 DownStream_2015_c1022_b1122.exe 点击进行安装

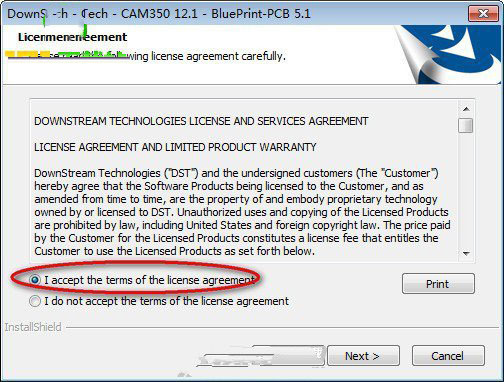

2.勾选同意后，点击Next

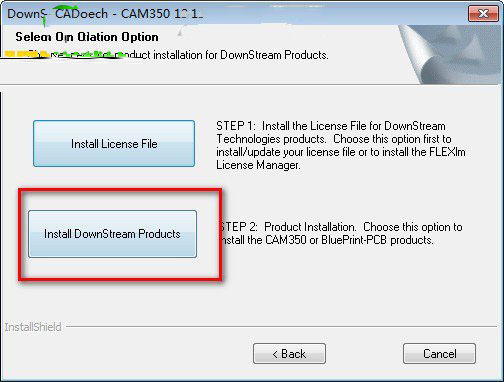

3. 在“Select Installation Option”选项对话框选择“Install DownStream Products”，直接安装CAM350程序

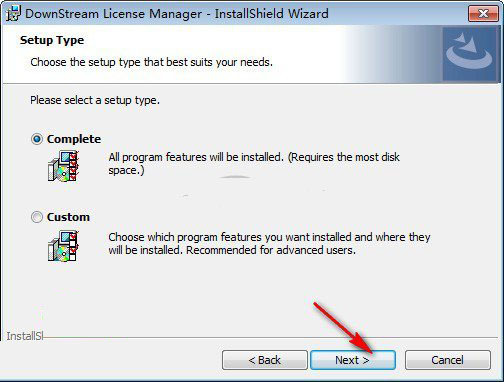

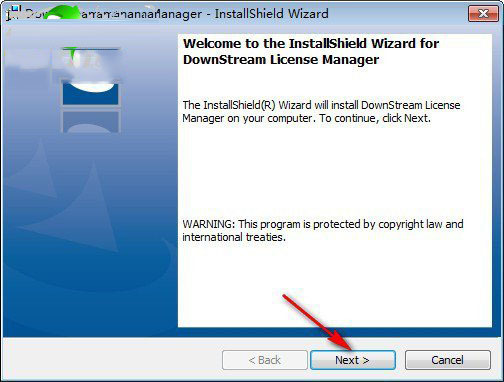

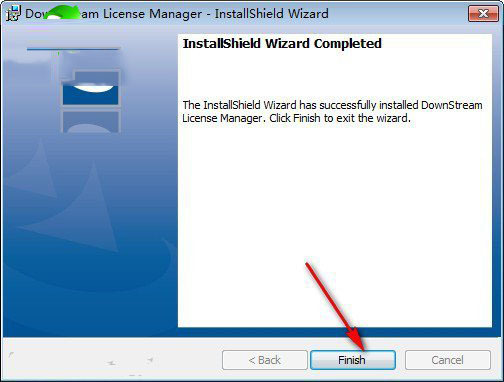

4.安装完成后稍等一会弹出License环境变量 安装提示，点击Next

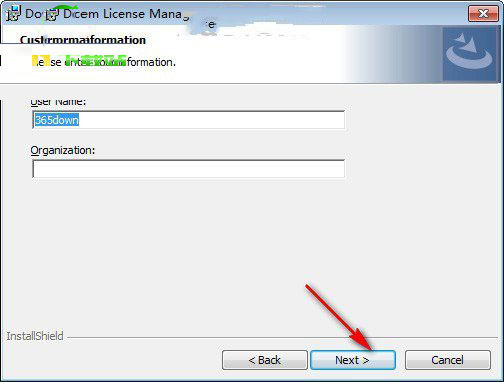

5. 然后会提示你设置License环境变量，这里什么都不要填，保持空白，“Next”即可

小狐狸网温馨提示：

1.请将杀毒软件进行关闭，防止安装被杀毒软件阻断。

2.安装默认路径请勿选择系统盘以免造成空间不足。

3.请不要运行旧版本软件，防止出现安装冲突。

4.本软件中全部内容仅供参考，请以实际为准。
