pspice v9.1最新版

#pspice v9.1最新版介绍

大家好，pspice v9.1最新版小编来为大家解答pspice v9.1最新版的下载地址。pspice入门教程零基础，pspice下载与安装教程很多人还找不到怎么下载，现在让我们一起来介绍下pspice v9.1最新版，希望能帮助到你！

pspice是一款非常好用的电路模型仿真软件，pspice软件内置各种强大的电路图绘制功能，并且这款pspice软件与印制版设计软件配合使用，可以实现电子设计完全自动化，界面友好，操作简单，所说它的前身是SPICE软件，但是经过多年的开发与设计，该软件在SPICE的基础上增加与改进了很多功能，使他成为了最为流行的电子电路仿真软件。

pspice软件特色

1、交流分析

在交流小信号的条件下，对电路的非线性元件选择合适的线性模型将电路在直流工作点附近线性化，然后在用户指定的范围内对电路输入一个扫频信号，从而计算出电路的幅频特性、相频特性、输入电阻、输出电阻等。

2、直流分析

对电路进行的直流分析主要包括直流工作点分析、直流扫描分析和转移函数分析。直流工作点是电路正常工作的基础。通过对电路进行直流工作点的分析，可以知道电路中各元件的电压和电流，从而知道电路是否正常工作以及工作的状态。

3、暂态分析

设计者可以清楚地了解到电路中各点的电压和电流波形以及它们的相位关系，从而知道电路在交流信号作用下的工作状况，检查它们是否满足电路设计的要求。

4、灵敏度分析

在工作点附近将所有的元件线性化后，计算各元器件参数值变化时对电路性能影响的敏感程度。通过对电路进行灵敏度分析，可以预先知道电路中的各个元件对电路的性能影响的重要程度。

pspice软件功能

瞬态分析：

即时域分析，包括电路对不同信号的瞬态响应，时域波形经过快速傅里叶变换（FFT）后，可得到频谱图。通过瞬态分析，也可以得到数字电路时序波形。

另外，PSPICE可以对电路的输出进行傅里叶分析，得到时域响应的傅里叶分量（直流分量、各次谐波分量、非线性谐波失真系数等）。这些结果以文本方式输出。

交流小信号分析：

包括频率响应分析和噪声分析。PSPICE进行交流分析前，先计算电路的静态工作点，决定电路中所有非线性器件的交流小信号模型参数，然后在用户所指定的频率范围内对电路进行仿真分析。

pspice使用步骤

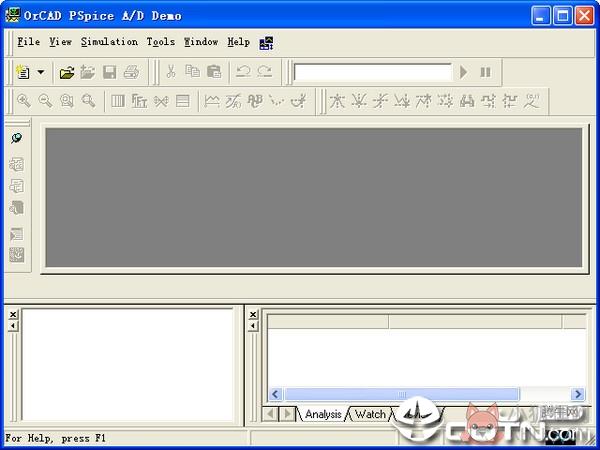

1、双击打开OrCAD PSPICE电路仿真软件桌面快捷方式，打开软件后点击【文件（file）】

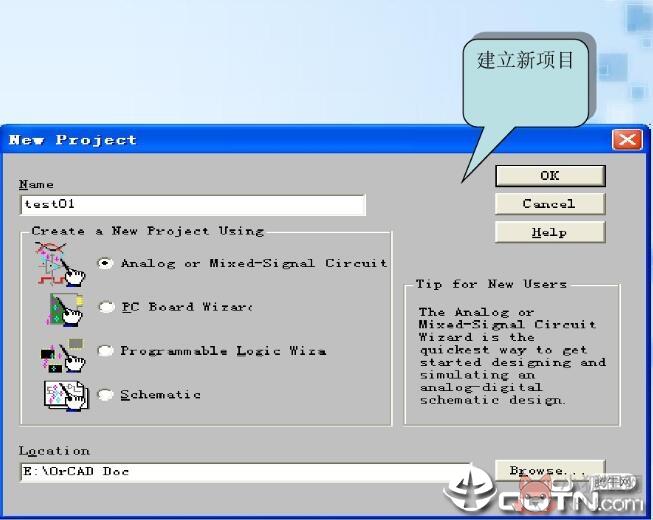

2、在打开的窗口中点击【newproject】，输入文件名，点击【OK】就可以了。

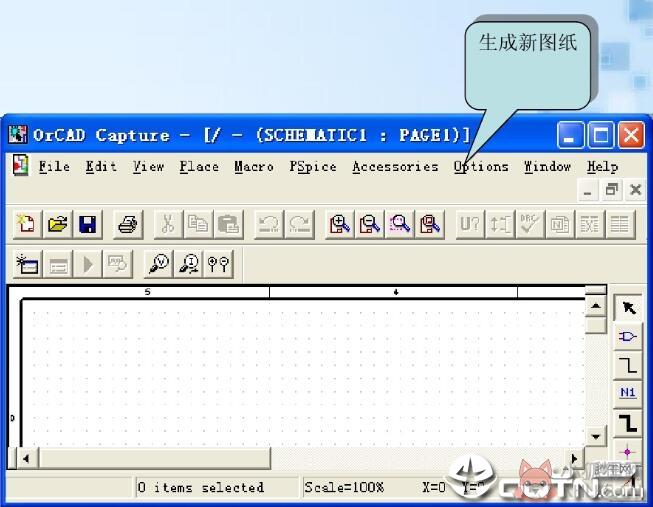

3、然后会生成一个新的图纸。

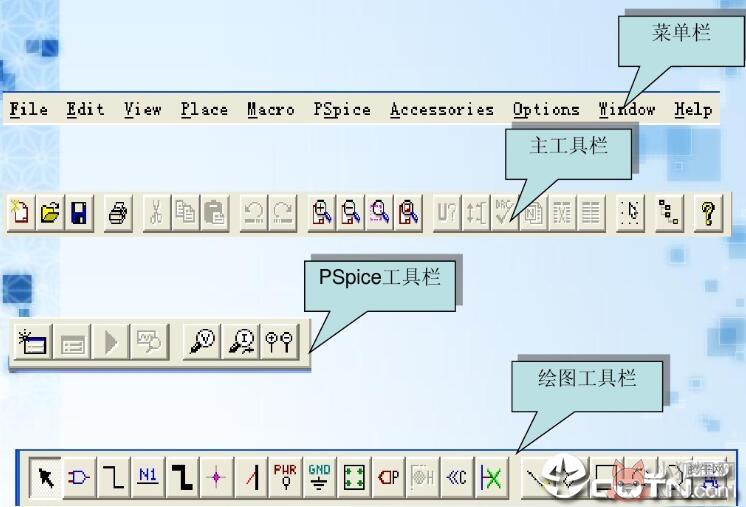

4、OrCAD PSPICE电路仿真软件软件顶部的菜单栏，在下一个是工具栏，最后一行是PSPice工具栏，右侧是绘图工具栏。

5、您可以自行选画出电路图了。

pspice更新日志

显示最佳的信号模拟方案

支持负荷电压实际阻抗计算

操作电子设备开发

也可以将电路加载到印刷板上

对于输出电路设计图纸拥有更好的兼容

新版还对正弦电压、晶体管等进行分析
