Protel99SE电路板设计软件是一款ProklTechnology公司基于Windows环境下开发的电路板设计软件，简单易学使用简单，,拥有强大的EDA设计功能，主要应用于设计、印制电路板的设计、PCB板的设计，本文中kk下载给大家分享的是最新汉化版的，有需要的用户快来获取吧！

Protel99SE电路板设计软件 汉化方法

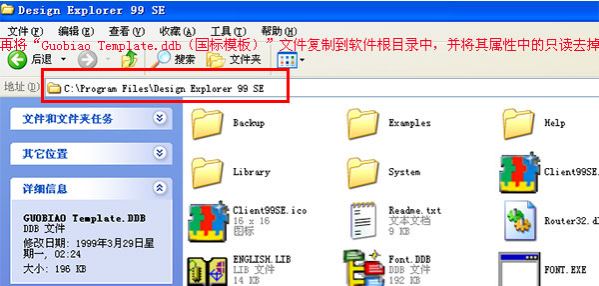

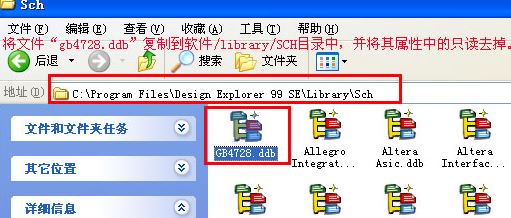

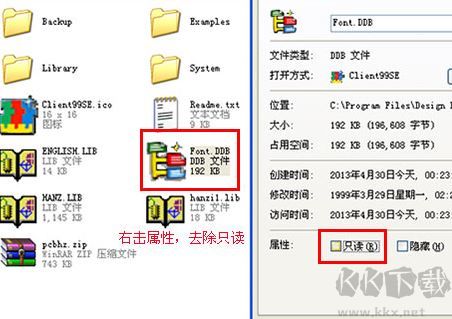

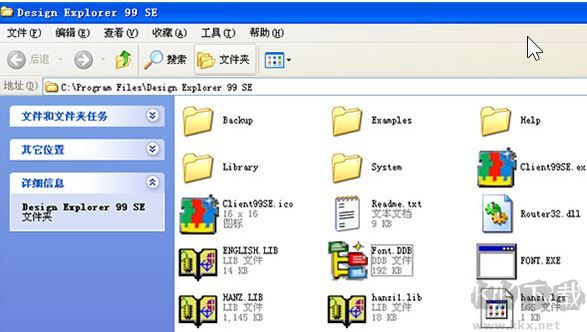

1、将下载得到压缩包解压后得到Protel99se安装包，双击打开进行安装，注册码：Y7ZP-5QQG-ZWSF-K858；2、将C:WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来；3、将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。4、安装PCB汉字模块：将“pcb-hz”目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。5、将文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。6、将“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

Protel99SE电路板设计软件 功能特点

1、多工程图纸设计一个原理图设计有多种多样机构工程图纸计划方案的方式 ，能够由单一工程图纸构成或由多个关系的工程图纸构成，无须考虑到工程图纸号，protel99se将每一个设计作为一个单独的计划方案，设计能够包含模块化设计元件，这种模块化设计元件能够创建在单独的工程图纸上，随后与淘宝主图联接。做为单独的维护保养控制模块容许好多个技术工程师另外在同一计划方案中工作中，控制模块也可被不一样的计划方案多次重复使用。2、原理图连线设计明确起止点和停止点，Protel99se便会全自动地在原理图上连线，从莱单上挑选“Place/Wire”后，按空白键转换连线方法，全自动连线、随意视角、45连线、90连线，促使设计者在设计时更为轻松自在。3、查验原理图电气性能可信性开启LCDController、ddb设计数据库查询，点取LCDController文件夹名称下的LCDController、prj原理图设计对话框，Protel99se能够协助大家开展电气设备标准查验。4、同歩设计在Protel99手机软件中促使原理图与PCB同歩是非常容易的，Protel99se包括一个强劲的设计同歩专用工具，促使很容易地在原理图和PCB中间迁移设计信息内容。5、创建材料清单开启“4PortSerialInterface、ddb”设计数据库查询，寻找“4PortSerialInterface”文件夹名称下边的“4PortSerialInterface、prj”文档设计对话框，挑选“Reports”中的“BillOfMaterial”莱单，依照导向器所给选择项挑选，进行挑选，一个“Excel”设计风格的材料清单将被做成。6、原理图模拟仿真Protel99se手机软件还出示了很多的模拟仿真用元件，每一个都连接到规范的SPICE实体模型。5800个模拟仿真用元件各自在Sim、Ddb数据库的28个库中。在Protel99se中实行模拟仿真，要是简易地从模拟仿真用元件库文件置放需要的元件，联接好原理图，再加鼓励源，点击模拟仿真。7、布线设计Protel99se有三中布线方法：忽视阻碍布线(Ignoreobstacle)，防止阻碍布线(Avoidobstacle)，选边布线(Pushobstacle)。我们可以依据必须采用不一样的布线方法，在“Tools”专用工具莱单下挑选“Preferences”优选择项中挑选不一样的布线方法。还可以应用“SHIFT+R”键盘快捷键在三种方法中间转换。8、信号完整性剖析Protel99se包括一个高級的信号完整性仿真器，它能剖析PCB设计和查验设计主要参数的作用，检测过冲、冲下、特性阻抗和数据信号直线斜率规定。假如PCB板一切一个设计规定(设计标准特定的)不太好，能够从PCB运作一个反射面或串扰剖析，以准确地查询其状况。
